一文看懂功率半导体及原厂汇总

时间： 2023-08-03 11:10 |来源：

■ 功率半导体的定义

功率半导体，又称电力电子器件或功率电子器件，是电子产业链中最核心的一类器件之一。能够实现电能转换和电路控制，在电路中主要起着功率转换、功率放大、功率开关、线路保护、逆变（直流转交流）和整流（交流转直流）等作用。

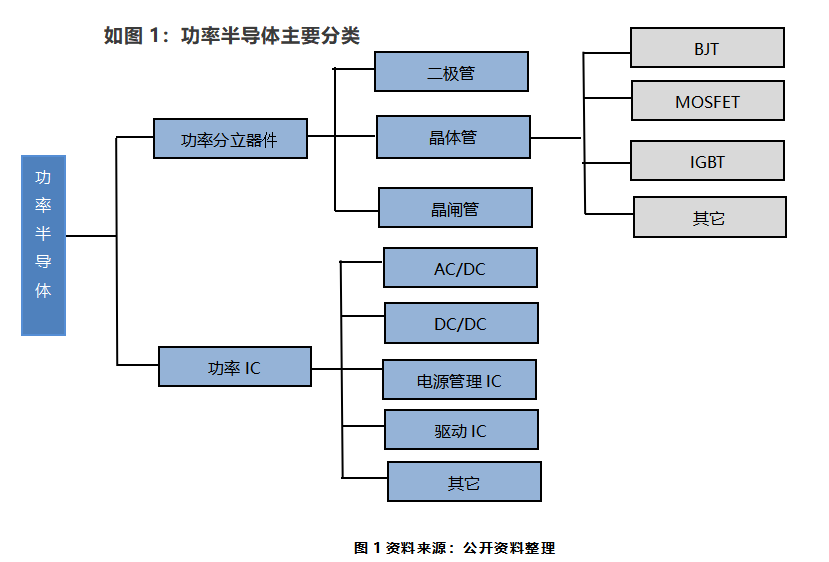

■ 功率半导体的分类

功率半导体主要分为功率分立器件和功率IC。

1) 功率分立器件，二极管、晶闸管、MOSFET、IGBT等产品。

2）功率 IC，涵盖驱动/控制/保护/接口/监测等外围电路，包括 AC/DC、DC/DC、电源管理 IC 和驱动IC 等。

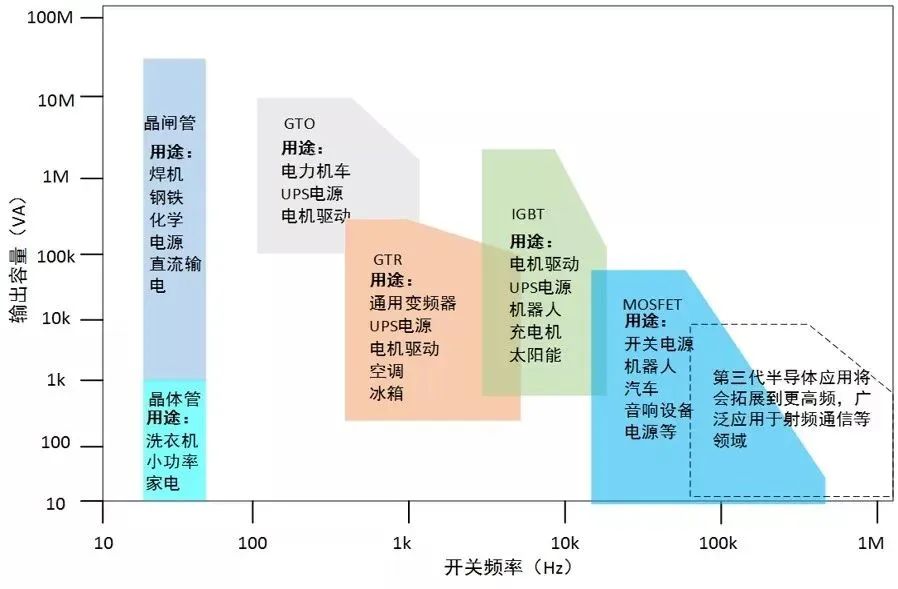

■ 功率器件的应用

不控器件：典型器件是电力二极管，主要应用于低频整流电路；

半控器件：典型器件是晶闸管，又称可控硅，广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电路中，应用场景多为低频；

全控器件：应用领域最广，典型为GTO、GTR、IGBT、MOSFET，广泛应用于工业、汽车、轨道牵引、家电等各个领域。

GTO：门极可关断晶闸管

GTR：电力晶体管

IGBT：绝缘栅双极性晶体管

MOSFET：金属氧化物半导体场效应晶体管

汽车领域及大部分工业领域目前最常用的全控器件，全控器件的基本应用场景可以用下边这张示意图概括：

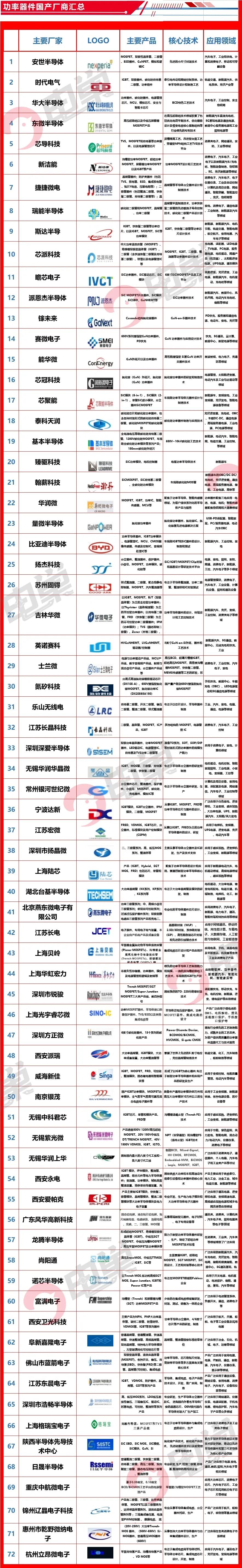

■ 功率器件原厂汇总
